Dalam proyek infrastruktur, manhole sering dianggap komponen “standar”. Padahal, kesalahan memahami bagian-bagian manhole bisa berujung pada kerusakan dini, biaya perbaikan tinggi, bahkan risiko keselamatan. Bagi tim engineering, procurement, maupun pengambil keputusan di proyek B2B dan B2G, memahami struktur manhole bukan sekadar teknis—ini soal ketahanan aset dan efisiensi biaya jangka panjang.
Kenapa Memahami Bagian Manhole Itu Penting?
Banyak kasus di lapangan menunjukkan:
- Tutup manhole cepat retak → karena salah spesifikasi beban
- Frame longgar → akibat pemasangan atau desain yang tidak presisi
- Sistem drainase gagal → karena chamber tidak sesuai kebutuhan
Masalah ini sering bukan karena kualitas material saja, tapi karena pemahaman struktur yang kurang tepat sejak awal.

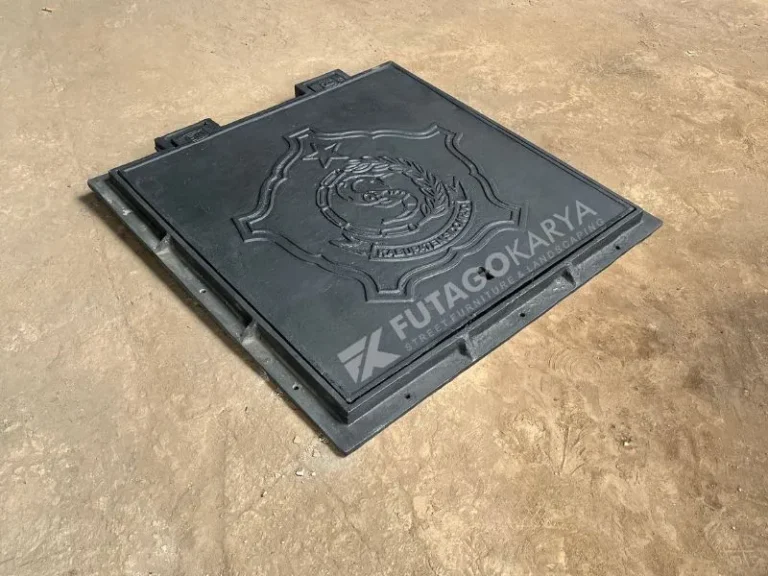

Bagian-Bagian Manhole dan Fungsinya
Secara umum, manhole terdiri dari beberapa komponen utama berikut:
1. Cover (Tutup Manhole)
Ini adalah bagian paling terlihat dan paling sering menerima beban.
Fungsi utama:
- Menutup akses ke saluran bawah tanah
- Menahan beban dari atas (kendaraan, pejalan kaki)
- Mencegah benda asing masuk
Catatan penting:
Cover harus disesuaikan dengan kelas beban (load class):
- A15 → pedestrian
- B125 → area parkir
- C250 → jalan ringan
- D400 → jalan raya
👉 Salah memilih cover adalah penyebab utama kegagalan manhole.
2. Frame (Bingkai Manhole)
Frame adalah dudukan dari cover yang terpasang permanen di struktur.
Fungsi:
- Menahan posisi cover
- Mendistribusikan beban ke struktur bawah
- Menjaga kestabilan saat dilalui kendaraan
Risiko jika tidak presisi:
- Cover bergeser
- Bunyi “klotok” saat dilindas
- Kerusakan lebih cepat
3. Neck (Leher Manhole)
Bagian penghubung antara frame dan chamber.
Fungsi:
- Menyesuaikan ketinggian antara permukaan jalan dan sistem bawah tanah
- Memudahkan instalasi
Biasanya dibuat dari beton atau precast.
4. Chamber (Ruang Manhole)
Ini adalah bagian utama di bawah tanah.
Fungsi:
- Ruang inspeksi dan akses
- Menghubungkan jaringan pipa atau drainase
- Tempat kontrol aliran
Ukuran dan desain chamber sangat tergantung pada:
- jenis utilitas (drainase, sewer, kabel)
- kedalaman instalasi
5. Base (Dasar Manhole)
Fondasi dari keseluruhan struktur.
Fungsi:
- Menopang beban dari seluruh sistem
- Mengarahkan aliran (flow channel)
Jika base tidak dirancang dengan baik:
- terjadi sedimentasi
- aliran tidak optimal
- potensi penyumbatan meningkat
6. Step Iron / Tangga Manhole (Opsional)
Digunakan untuk akses manusia ke dalam chamber.
Fungsi:
- Memudahkan inspeksi dan maintenance
- Menjamin keselamatan petugas
Komponen Paling Kritis (Sering Jadi Titik Gagal)
Tidak semua bagian memiliki dampak yang sama. Dari perspektif proyek, ini yang paling krusial:
- Cover & Frame
- Menentukan 70% performa manhole di permukaan
- Rentan terhadap beban dinamis kendaraan
- Koneksi Frame ke Struktur
- Banyak kegagalan terjadi karena instalasi, bukan material
- Harus presisi dan stabil
- Base & Flow Channel
- Berdampak langsung ke fungsi sistem (drainase/sewer)
Indikator Awal Kegagalan yang Perlu Diwaspadai
Dalam praktik proyek, kegagalan manhole jarang terjadi secara tiba-tiba. Biasanya ada tanda awal yang bisa diidentifikasi:
- Bunyi berisik saat dilalui kendaraan → indikasi frame tidak presisi atau mulai longgar
- Retak rambut pada cover → tanda material tidak mampu menahan beban dinamis berulang
- Permukaan cover mulai turun (amblas ringan 1–2 cm) → distribusi beban ke base tidak optimal
- Genangan air di sekitar frame → potensi kegagalan sistem drainase atau sealing yang buruk
Jika tanda ini muncul dalam 3–6 bulan setelah instalasi, biasanya masalah ada pada:
- spesifikasi yang tidak sesuai (under-spec)
- kualitas casting atau finishing
- atau kesalahan instalasi
Implikasi finansial:
Perbaikan satu titik manhole di jalan aktif bisa 3–5x lebih mahal dibanding instalasi awal karena melibatkan:
- pembongkaran jalan
- pengalihan lalu lintas
- tenaga kerja tambahan
Kebutuhan Manhole Berdasarkan Aplikasi
1. Jalan Raya / Heavy Traffic
- Wajib: D400 atau lebih
- Material: cast iron high grade
- Fokus: durability & anti fatigue
Skenario yang sering terjadi:
- Proyek menggunakan cover kelas C250 untuk efisiensi biaya
- Dalam 6–12 bulan, cover mulai retak akibat beban truk overload
- Masalahnya bukan hanya beban statis, tapi beban dinamis berulang (fatigue load) yang sering diabaikan.
Parameter praktis:
- Jika jalan dilalui kendaraan >8 ton secara rutin, sebaiknya langsung gunakan minimal D400, meskipun secara teori C250 “cukup”.
2. Kawasan Industri
- Beban tinggi + exposure kimia
- Pertimbangkan coating atau material khusus
- Risiko: korosi & deformasi
Selain beban, faktor yang sering diabaikan adalah:
- paparan oli, bahan kimia, atau limbah
- suhu ekstrem dari aktivitas industri
Risiko nyata:
Material tanpa coating atau treatment khusus bisa mengalami:
- korosi lebih cepat (dalam 1–2 tahun)
- penurunan kekuatan struktural tanpa terlihat dari luar
Artinya, pemilihan material tidak hanya soal kuat, tapi juga ketahanan terhadap lingkungan spesifik.
3. Perumahan / Area Ringan
- B125–C250 cukup
- Fokus: efisiensi biaya
- Risiko: over-spec (biaya tidak efisien)
Kesalahan umum: menggunakan spesifikasi yang sama untuk semua area.
Cara Memilih Manhole yang Tepat
Agar tidak salah pilih, gunakan pendekatan berikut:
1. Tentukan Beban Maksimum
- Apakah dilalui truk berat?
- Apakah hanya pejalan kaki?
Ini menentukan kelas cover & frame
2. Evaluasi Lingkungan
- Area rawan banjir?
- Paparan bahan kimia?
- Intensitas lalu lintas?
Ini menentukan material & finishing
3. Perhatikan Sistem di Bawahnya
- Drainase?
- Sewer?
- Kabel utilitas?
Ini menentukan desain chamber & base
4. Pertimbangkan Umur Pakai vs Biaya Awal
Murah di awal belum tentu hemat.
Trade-off:
- Cast iron premium → mahal, tapi tahan lama
- Beton → murah, tapi terbatas untuk beban tinggi
5. Pilih Vendor dengan Kapabilitas Produksi Jelas
Ini sering diabaikan, padahal krusial.
Vendor yang baik harus:
- memiliki standar produksi (SNI / internasional)
- mampu custom spesifikasi proyek
- punya track record proyek B2B/B2G
Checklist Cepat Evaluasi Manhole untuk Proyek
Untuk mempercepat proses evaluasi, gunakan checklist berikut sebelum memilih:
1. Beban & Traffic
- Apakah dilalui kendaraan berat (>8 ton)?
- Apakah frekuensi lalu lintas tinggi (jalan utama)?
Jika ya → minimal D400
2. Lingkungan Instalasi
- Apakah area rawan banjir?
- Apakah ada paparan bahan kimia/limbah?
Jika ya → pertimbangkan material dengan coating atau ductile iron
3. Durasi Proyek & Maintenance
- Apakah proyek jangka panjang (>10 tahun)?
- Apakah akses maintenance sulit/mahal?
Jika ya → prioritaskan durability dibanding harga awal
4. Presisi Instalasi
- Apakah vendor menyediakan panduan instalasi?
- Apakah toleransi frame & cover presisi?
Ini sering jadi pembeda antara produk “sekadar kuat” vs “stabil jangka panjang”
Insight tambahan:
Dalam banyak proyek, selisih harga antara manhole standar vs high-quality hanya sekitar 15–30%, tetapi selisih biaya perbaikan bisa mencapai 200–400%.
Ini yang membuat keputusan berbasis spesifikasi jauh lebih rasional dibanding sekadar harga.
Kenapa Spesifikasi Lebih Penting dari Sekadar Harga
Dalam proyek skala besar, kesalahan kecil bisa berdampak besar:
- Penggantian manhole → biaya operasional tinggi
- Gangguan lalu lintas → risiko sosial & reputasi
- Maintenance berulang → pemborosan anggaran
Artinya, keputusan pembelian harus berbasis kinerja jangka panjang, bukan harga awal.
Peran Manufaktur dalam Kualitas Manhole
Produsen seperti Futago Karya biasanya menawarkan:
- custom desain sesuai kebutuhan proyek
- pilihan material (cast iron, ductile iron, dll)
- kontrol kualitas produksi
Namun, yang perlu diperhatikan bukan sekadar brand, tapi:
- apakah spesifikasi sesuai kebutuhan Anda
- apakah vendor bisa support dalam jangka panjang
Pilih Manhole Sekali, Hindari Biaya Berkali-Kali
Dalam banyak proyek, masalah manhole hampir selalu muncul dari keputusan kecil di awal: salah memilih spesifikasi, mengabaikan beban aktual, atau terlalu fokus pada harga.
Akibatnya? Retak dini, amblas, hingga biaya perbaikan yang jauh lebih besar dari investasi awal.
Seperti yang sudah dibahas, setiap bagian manhole—mulai dari cover, frame, hingga base—memiliki peran krusial dalam menentukan:
- daya tahan terhadap beban kendaraan
- stabilitas struktur jangka panjang
- efisiensi biaya maintenance
Perbedaan kecil dalam spesifikasi bisa berdampak besar dalam 1–2 tahun ke depan.
Bayangkan jika Anda bisa:
- Menghindari perbaikan berulang yang mengganggu operasional
- Memastikan instalasi tetap stabil meski dilalui beban berat setiap hari
- Menggunakan produk yang memang dirancang sesuai kebutuhan proyek Anda, bukan sekadar “standar pasar”
Di sinilah pentingnya bekerja sama dengan manufaktur yang memahami konteks aplikasi, bukan hanya menjual produk.
Futago Karya hadir sebagai produsen yang fokus pada solusi manhole berbasis kebutuhan proyek—mulai dari pemilihan material, kelas beban, hingga opsi custom sesuai spesifikasi teknis lapangan.
Jika Anda sedang merencanakan atau mengevaluasi penggunaan manhole untuk proyek:
- Diskusikan kebutuhan spesifikasi Anda dengan tim yang tepat
- Pastikan setiap komponen dipilih berdasarkan beban, lingkungan, dan umur pakai
- Hindari keputusan yang terlihat hemat di awal, tapi mahal di belakang
Hubungi tim Futago Karya untuk mendapatkan rekomendasi manhole yang lebih presisi, tahan lama, dan sesuai dengan kebutuhan proyek Anda.
FAQ:
1. Apa bagian paling penting dari manhole?
Cover dan frame adalah bagian paling kritikal karena langsung menerima beban dari atas.
2. Apakah semua manhole sama?
Tidak. Spesifikasi sangat tergantung pada beban, lokasi, dan fungsi sistem.
3. Apa risiko jika salah memilih manhole?
Retak, amblas, kebisingan, hingga kegagalan sistem drainase.
4. Apakah material cast iron selalu lebih baik?
Untuk beban tinggi, ya. Tapi untuk area ringan, bisa jadi over-spec dan tidak efisien.
