Dalam sistem perpipaan, kualitas sambungan memiliki peran yang sama pentingnya dengan kualitas pipa yang digunakan. Sambungan yang kurang sesuai dapat meningkatkan risiko kebocoran, pergeseran pipa, hingga kebutuhan perbaikan berulang setelah jaringan mulai dioperasikan.
Salah satu komponen yang digunakan untuk kebutuhan tersebut adalah Giboult Joint PVC, yaitu sambungan mekanis yang digunakan untuk menghubungkan pipa PVC pada jaringan perpipaan.
Istilah “PVC” pada Giboult Joint PVC lebih tepat merujuk pada jenis pipa yang disambungkan, bukan berarti seluruh body sambungan terbuat dari PVC. Pada produk mechanical coupling, body sambungan umumnya menggunakan material logam dengan lapisan pelindung antikorosi, dilengkapi rubber gasket serta sistem baut untuk menghasilkan sambungan yang rapat.
Karena setiap proyek dapat menggunakan diameter, tekanan kerja, dan kondisi instalasi yang berbeda, pemilihan Giboult Joint sebaiknya tidak hanya berdasarkan ukuran nominal. Spesifikasi pipa dan kebutuhan lapangan perlu diperiksa terlebih dahulu agar sambungan yang digunakan benar-benar sesuai.

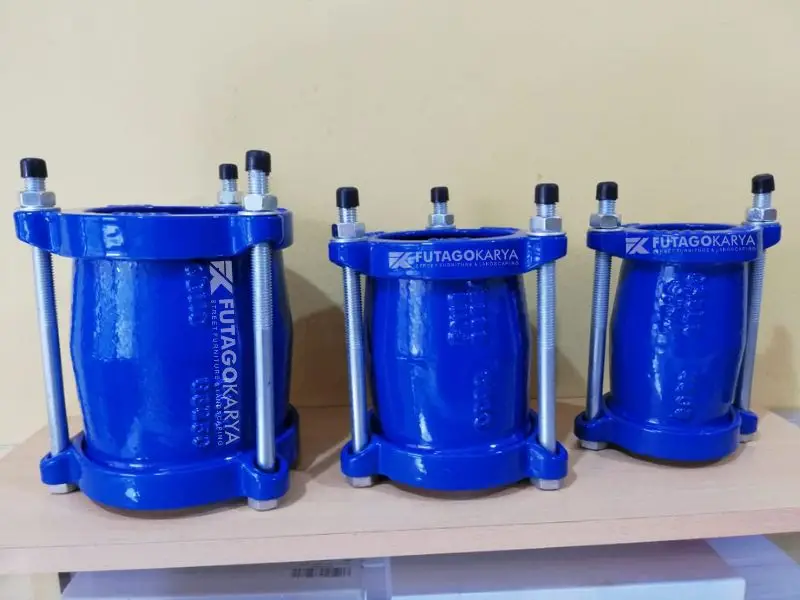

Apa Itu Giboult Joint PVC?
Giboult Joint PVC adalah sambungan mekanis untuk menghubungkan dua bagian pipa PVC dengan menggunakan sistem kompresi.
Pada saat baut dikencangkan, bagian pengunci akan memberikan tekanan pada rubber gasket sehingga gasket menyesuaikan dengan permukaan luar pipa. Mekanisme tersebut membantu menghasilkan sambungan yang rapat tanpa harus menggunakan sistem penyambungan permanen seperti pengelasan.
Konstruksi mechanical joint juga memberikan kemudahan ketika sambungan perlu dibongkar untuk pemeriksaan, penggantian komponen, atau pekerjaan perbaikan jaringan.
Material setiap komponennya dapat berbeda tergantung desain dan spesifikasi produk. Karena itu, informasi seperti material body, gasket, baut, finishing, dan diameter kerja sebaiknya diperiksa sebelum menentukan produk.

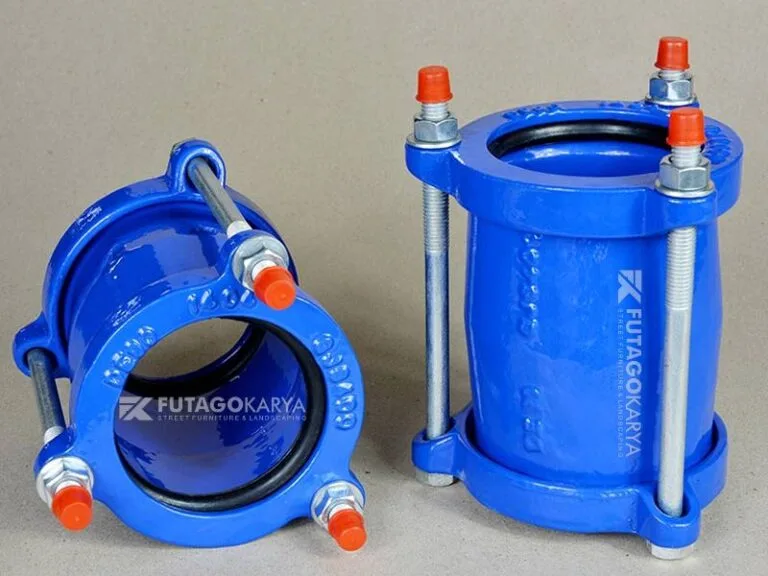

Komponen Utama Giboult Joint
Secara umum, sebuah Giboult Joint terdiri dari beberapa komponen yang bekerja sebagai satu kesatuan.
Body Sambungan
Body merupakan bagian utama yang menghubungkan kedua ujung pipa.
Pada mechanical coupling, body umumnya menggunakan material logam seperti besi cor atau ductile iron, tergantung spesifikasi produk. Permukaan luarnya dapat diberikan coating untuk membantu memberikan perlindungan terhadap kondisi lingkungan.
Material aktual tetap perlu disesuaikan dengan spesifikasi produk yang digunakan dalam proyek.
End Ring atau Ring Pengunci
Ring berada pada kedua sisi body dan bekerja bersama sistem baut untuk memberikan tekanan terhadap gasket.
Ketika baut dikencangkan secara merata, ring akan mendorong gasket sehingga menghasilkan tekanan pada permukaan pipa.
Rubber Gasket
Gasket berfungsi sebagai elemen penyekat.
Material gasket perlu dipilih sesuai karakteristik media yang dialirkan, tekanan kerja, dan kondisi lingkungan instalasi. Karena itu, kompatibilitas gasket sebaiknya tidak diabaikan ketika memilih sambungan.
Baut dan Mur
Baut menghubungkan kedua ring dan mempertahankan tekanan pada gasket.
Material serta perlindungan permukaan baut perlu diperhatikan, terutama jika instalasi berada di area yang lembap, berada di bawah tanah, atau memiliki potensi korosi tinggi.
Fungsi Giboult Joint dalam Sistem Perpipaan
Fungsi utama Giboult Joint adalah memberikan sambungan mekanis antara dua bagian pipa. Namun dalam proyek perpipaan, manfaatnya tidak berhenti pada proses penyambungan.
Mempermudah Penyambungan Pipa
Giboult Joint dapat digunakan untuk menghubungkan dua ujung pipa tanpa membutuhkan proses pengelasan.
Hal tersebut dapat mempermudah pekerjaan instalasi terutama pada jaringan yang membutuhkan sambungan mekanis.
Mendukung Pekerjaan Perbaikan
Pada jaringan eksisting, mechanical joint dapat membantu ketika sebagian jalur pipa harus diperbaiki atau diganti.
Teknisi dapat menyesuaikan sambungan tanpa harus melakukan perubahan besar pada keseluruhan jaringan.
Membantu Mengurangi Risiko Kebocoran
Sistem gasket memberikan penyekatan di antara sambungan dan pipa.
Namun kualitas sambungan tetap bergantung pada beberapa faktor, seperti:
- kesesuaian diameter;
- kondisi permukaan pipa;
- posisi gasket;
- keselarasan pipa;
- metode pengencangan baut;
- tekanan kerja sistem.
Karena itu, tidak ada sambungan yang dapat dianggap otomatis bebas kebocoran hanya karena menggunakan jenis joint tertentu.
Parameter yang Harus Diperiksa Sebelum Memilih Giboult Joint PVC
Kesalahan yang cukup sering terjadi dalam pemilihan sambungan adalah hanya mengirimkan informasi diameter nominal pipa.
Padahal, terdapat beberapa parameter lain yang dapat memengaruhi kecocokan produk.
| Parameter | Hal yang Perlu Diperiksa |
|---|---|
| Jenis pipa | PVC atau jenis pipa lain yang digunakan |
| Diameter nominal | Ukuran pipa berdasarkan spesifikasi proyek |
| Outside diameter | Diameter luar aktual pipa |
| Tekanan kerja | Tekanan operasional jaringan |
| Media | Air bersih, air limbah, atau media lain |
| Material body | Disesuaikan dengan spesifikasi sambungan |
| Material gasket | Harus kompatibel dengan media |
| Baut dan mur | Material serta perlindungan terhadap korosi |
| Finishing | Menyesuaikan kondisi lingkungan |
| Lokasi instalasi | Indoor, outdoor, bawah tanah, atau area khusus |
Informasi tersebut membantu produsen atau supplier menentukan konfigurasi sambungan yang lebih sesuai.
Jangan Hanya Mengandalkan Diameter Nominal
Dua pipa yang sama-sama disebut memiliki ukuran nominal tertentu belum tentu mempunyai outside diameter yang sama.
Perbedaan standar pipa, kelas pipa, maupun produsen dapat menyebabkan dimensi aktual berbeda.
Karena itu, untuk pengadaan proyek dalam jumlah besar, sebaiknya tersedia:
- datasheet pipa;
- gambar teknis;
- outside diameter aktual;
- spesifikasi material;
- tekanan kerja.
Pendekatan ini lebih aman dibanding hanya memesan berdasarkan penyebutan ukuran seperti “4 inch”, “6 inch”, atau “8 inch”.
Kapan Giboult Joint PVC Digunakan?
Penggunaan Giboult Joint dapat dipertimbangkan pada beberapa kondisi.
Jaringan Distribusi Air
Mechanical joint dapat digunakan sebagai bagian dari sistem distribusi air ketika diperlukan sambungan antarpipa yang dapat dirakit secara mekanis.
Perbaikan Jaringan Pipa
Ketika suatu bagian jaringan mengalami kerusakan, Giboult Joint dapat membantu proses penggantian bagian pipa tanpa perlu mengubah keseluruhan jaringan.

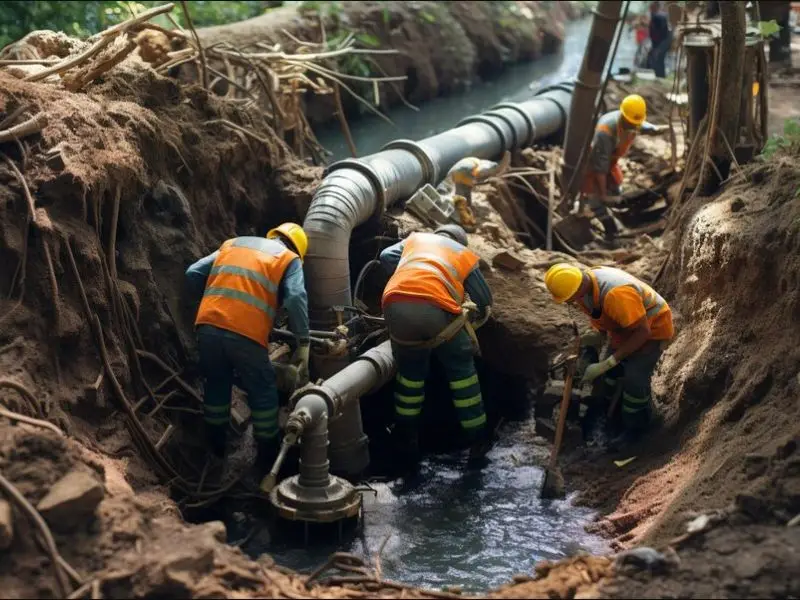

Instalasi Bawah Tanah
Pada pekerjaan jaringan perpipaan bawah tanah, sambungan perlu mempertimbangkan kondisi lingkungan, kelembapan, beban tanah, serta perlindungan material.
Karena itu, finishing dan material komponen perlu menjadi bagian dari evaluasi produk.
Proyek Infrastruktur
Giboult Joint dapat menjadi salah satu komponen pada jaringan perpipaan fasilitas publik, kawasan, industri, maupun proyek infrastruktur lain yang menggunakan sistem pipa sesuai spesifikasi teknisnya.
Namun penggunaan akhir tetap harus mengikuti kebutuhan engineering proyek, bukan hanya berdasarkan jenis aplikasinya.
Cara Memilih Giboult Joint PVC yang Tepat
Pemilihan produk sebaiknya dimulai dari kondisi sistem perpipaan yang akan digunakan.
Tentukan Ukuran Pipa
Jangan hanya mencatat diameter nominal. Jika memungkinkan, berikan outside diameter aktual agar toleransi sambungan dapat diperiksa dengan lebih tepat.
Ketahui Tekanan Kerja Sistem
Tekanan kerja menjadi salah satu parameter penting karena setiap sambungan mempunyai batas kemampuan tertentu. Jangan mengasumsikan semua Giboult Joint dapat digunakan untuk tekanan yang sama.
Periksa Material Body
Material body perlu disesuaikan dengan kebutuhan mekanis dan lingkungan pemasangan. Untuk proyek, sebaiknya minta supplier mencantumkan material body secara jelas dalam penawaran atau spesifikasi.
Periksa Jenis Gasket
Gasket merupakan bagian yang langsung berperan dalam proses penyekatan. Jika media yang dialirkan memiliki karakteristik khusus, kompatibilitas material gasket harus diperiksa lebih dahulu.
Pertimbangkan Lingkungan Instalasi
Produk yang digunakan di ruang kering mempunyai kondisi kerja berbeda dengan sambungan yang berada di:
- bawah tanah;
- lingkungan lembap;
- area pesisir;
- area industri;
- lokasi dengan paparan bahan tertentu.
Kondisi lingkungan akan memengaruhi kebutuhan material maupun finishing.
Gambaran Singkat Pemasangan Giboult Joint
Pemasangan harus mengikuti petunjuk produk dan spesifikasi proyek. Secara umum, prosesnya meliputi:
- Memeriksa kondisi dan ukuran pipa.
- Membersihkan bagian permukaan yang akan disambungkan.
- Memastikan gasket berada pada posisi yang benar.
- Memasang body dan ring sesuai konfigurasi sambungan.
- Menyelaraskan kedua pipa.
- Mengencangkan baut secara bertahap dan merata.
- Melakukan pemeriksaan dan pengujian sambungan.
Pengencangan baut yang tidak merata dapat menyebabkan tekanan gasket tidak seimbang.
Karena itu, pekerjaan pemasangan sebaiknya mengikuti rekomendasi teknis produk dan prosedur proyek.
Untuk pembahasan lebih rinci mengenai instalasi, baca juga artikel Cara Memasang Giboult Joint.
Kesalahan yang Sebaiknya Dihindari
Beberapa kesalahan dapat meningkatkan risiko masalah setelah pemasangan.
Memesan Hanya Berdasarkan Nama Ukuran
Pemesanan seperti “butuh Giboult Joint 6 inch” belum tentu memberikan informasi yang cukup. Outside diameter pipa tetap perlu dikonfirmasi.
Mengabaikan Kondisi Gasket
Gasket yang rusak, terlipat, atau tidak berada pada posisi yang sesuai dapat menyebabkan sambungan tidak bekerja sebagaimana mestinya.
Mengencangkan Baut Tidak Merata
Baut perlu dikencangkan secara bertahap dan seimbang. Tekanan yang hanya terkonsentrasi pada satu bagian dapat mengganggu posisi gasket.
Memilih Produk Tanpa Mengetahui Tekanan Kerja
Harga sambungan yang murah tidak memberikan keuntungan apabila spesifikasinya tidak sesuai dengan tekanan sistem. Dalam pengadaan proyek, kesesuaian spesifikasi seharusnya menjadi pertimbangan utama sebelum harga.
Perawatan Giboult Joint
Perawatan mechanical joint tidak perlu dibuat rumit, tetapi kondisinya tetap perlu diperiksa sebagai bagian dari pemeliharaan jaringan.
Beberapa hal yang dapat diperhatikan antara lain:
- indikasi kebocoran;
- kondisi baut dan mur;
- kondisi coating;
- perubahan posisi sambungan;
- korosi pada bagian logam;
- kondisi sekitar instalasi.
Jadwal pemeriksaan sebaiknya disesuaikan dengan tekanan kerja, lingkungan pemasangan, akses sambungan, serta ketentuan maintenance proyek. Tidak semua sistem membutuhkan interval pemeriksaan yang sama.
Data yang Sebaiknya Disiapkan Saat Memesan
Untuk mempercepat proses penawaran dan mengurangi kesalahan spesifikasi, pembeli dapat menyiapkan:
- jenis pipa;
- diameter nominal;
- outside diameter;
- jumlah kebutuhan;
- tekanan kerja;
- lokasi proyek;
- media yang dialirkan;
- gambar atau datasheet jika tersedia;
- kebutuhan material;
- kebutuhan finishing;
- target waktu pengadaan.
Semakin lengkap informasi yang diberikan, semakin mudah menentukan spesifikasi produk yang sesuai.
Giboult Joint untuk Kebutuhan Proyek dari Futago Karya
Futago Karya menyediakan kebutuhan komponen infrastruktur dan perpipaan untuk berbagai jenis proyek. Untuk kebutuhan Giboult Joint, spesifikasi produk sebaiknya ditentukan berdasarkan data pipa dan kondisi instalasi, bukan hanya berdasarkan penyebutan diameter.
Jika proyek Anda membutuhkan Giboult Joint untuk pipa PVC, kirimkan informasi mengenai ukuran pipa, outside diameter, jumlah kebutuhan, tekanan kerja, lokasi proyek, serta spesifikasi teknis yang tersedia.
Tim Futago Karya dapat membantu dengan Anda konsultasi mengenai kebutuhan produk sebelum proses penawaran dilakukan. Dengan spesifikasi yang lebih jelas sejak awal, proses pengadaan dapat berjalan lebih efisien dan risiko ketidaksesuaian produk di lapangan dapat ditekan.
