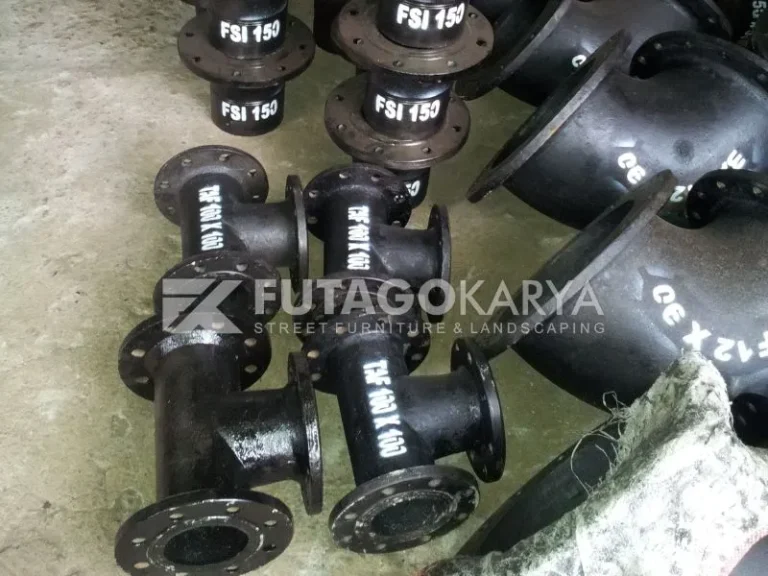

Sistem Sambungan Flange Pipa Fondasi Kritis Drainase

Dalam banyak proyek perpipaan—baik industri, gedung, instalasi air bersih, hingga jaringan limbah—kegagalan jarang terjadi pada pipa itu sendiri. Titik paling rawan justru ada pada sambungannya. Kebocoran, penurunan tekanan, hingga downtime operasional sering berawal dari sistem sambungan yang tidak dirancang dengan tepat.

Di sinilah sistem sambungan flange pipa memainkan peran yang jauh lebih strategis daripada sekadar penghubung dua pipa. Ia menjadi titik kontrol keamanan, kemudahan perawatan, dan fleksibilitas instalasi jangka panjang.

Artikel ini membantu Anda memahami kapan, mengapa, dan bagaimana memilih sistem flange agar instalasi pipa tidak hanya berfungsi, tetapi juga tahan risiko operasional.

Kenapa Titik Sambungan Sering Jadi Sumber Masalah?

Banyak instalasi pipa gagal bukan karena materialnya, tetapi karena:

• Sulit dibongkar saat perawatan
• Sambungan tidak presisi sehingga mudah bocor
• Tidak mampu menahan tekanan atau getaran
• Salah memilih jenis sambungan untuk karakter fluida
• Ketergantungan pada sistem permanen (las) yang menyulitkan modifikasi

Pada sistem dengan tekanan tinggi, temperatur ekstrem, atau fluida korosif, kesalahan pada sambungan dapat berakibat:

• Kebocoran berulang
• Biaya maintenance membengkak
• Downtime produksi
• Risiko keselamatan kerja

Sistem sambungan flange pipa hadir sebagai solusi yang dirancang untuk meminimalkan risiko tersebut melalui sambungan yang presisi, kuat, dan dapat dibongkar pasang.

Di Mana Flange Menjadi Pilihan Paling Rasional?

Flange bukan sekadar alternatif sambungan. Dalam banyak konteks, ia adalah pilihan paling logis.

1. Instalasi yang Membutuhkan Perawatan Berkala
   Pabrik, rumah sakit, gedung komersial, dan instalasi pengolahan air memerlukan inspeksi rutin. Flange memungkinkan pembongkaran tanpa merusak pipa.
2. Sistem dengan Tekanan dan Getaran Tinggi
   Pompa, kompresor, dan sistem industri menghasilkan vibrasi. Flange dengan baut pengikat menjaga kestabilan sambungan.
3. Instalasi Skala Besar dan Modular
   Pada proyek besar, pipa sering dirakit bertahap. Flange memudahkan penyambungan antar segmen.
4. Jalur Pipa yang Mungkin Dimodifikasi di Masa Depan
   Ekspansi jaringan lebih mudah dilakukan jika menggunakan sistem flange dibanding sambungan permanen.
5. Sistem dengan Diameter Pipa Besar
   Semakin besar diameter pipa, semakin sulit jika menggunakan metode las. Flange jauh lebih praktis dan presisi.

Flange vs Las vs Drat

Memilih sistem sambungan bukan soal kebiasaan teknisi, tetapi soal efisiensi jangka panjang.

Jika Anda ingin fleksibilitas, keamanan, dan kemudahan maintenance, flange hampir selalu lebih unggul.

Cara Memilih Sistem Sambungan Flange Pipa yang Tepat

Tidak semua flange sama. Kesalahan memilih tipe flange sering menyebabkan kebocoran atau kegagalan fungsi. Berikut panduan praktis sebelum membeli:

1. Kenali Tekanan dan Suhu Operasional
   Pilih standar flange (ANSI, JIS, DIN) yang sesuai rating tekanan sistem Anda.
2. Perhatikan Jenis Fluida
   Air bersih, limbah, uap, atau bahan kimia membutuhkan material flange berbeda (carbon steel, stainless steel, ductile iron).
3. Pilih Tipe Flange Sesuai Aplikasi
   • Slip On Flange: instalasi cepat, tekanan sedang
   • Weld Neck Flange: tekanan tinggi, paling kuat
   • Blind Flange: penutup ujung pipa
   • Socket Weld Flange: pipa diameter kecil, tekanan tinggi
4. Kualitas Permukaan dan Presisi Lubang Baut
   Ketidaksejajaran lubang baut adalah penyebab umum kebocoran.
5. Perhatikan Gasket dan Baut
   Sistem flange bukan hanya platnya, tetapi satu kesatuan dengan gasket dan baut pengikat.

Kesalahan Pemasangan Flange yang Sering Menyebabkan Kebocoran

Kebocoran pada sambungan flange umumnya bukan karena kualitas produknya, tetapi karena kesalahan instalasi di lapangan. Beberapa hal kecil yang sering diabaikan justru berdampak besar pada kekuatan seal sambungan.

1. Pengencangan baut tidak berpola silang
   Mengencangkan baut berurutan membuat tekanan gasket tidak merata. Gunakan pola silang bertahap agar distribusi tekanan seimbang.
2. Torsi baut tidak sesuai spesifikasi
   Terlalu kencang merusak gasket, terlalu longgar memicu rembesan. Gunakan kunci torsi sesuai ukuran baut dan jenis gasket.
3. Permukaan flange kotor atau tidak rata
   Debu, karat, atau goresan tipis mengganggu kerapatan seal. Pastikan face flange bersih dan rata sebelum pemasangan.
4. Salah memilih gasket
   Material gasket harus menyesuaikan tekanan, suhu, dan jenis fluida. Gasket yang tidak sesuai cepat melemah meski flange berkualitas.
5. Posisi pipa tidak sejajar (misalignment)
   Flange bukan alat penarik posisi pipa. Pipa harus sudah presisi sebelum baut dikencangkan.
6. Tidak ada pengecekan ulang setelah sistem berjalan
   Perubahan suhu dan tekanan awal bisa mengendurkan baut. Lakukan re-torque setelah operasional awal.

Intinya, pada Sistem Sambungan Flange Pipa, keberhasilan seal tidak hanya ditentukan oleh flange, tetapi oleh metode pemasangan, gasket, dan baut yang bekerja sebagai satu sistem.

Peran Gasket dan Baut dalam Sistem Sambungan Flange

Dalam praktik di lapangan, banyak kebocoran pada sambungan flange terjadi bukan karena kualitas flangenya, melainkan karena gasket dan baut yang tidak sesuai spesifikasi. Padahal dalam sistem sambungan flange pipa, ketiganya bekerja sebagai satu kesatuan untuk menciptakan seal yang rapat dan stabil menahan tekanan.

Flange hanya menyediakan bidang tekan. Gasket menciptakan seal, dan baut menjaga tekanan itu tetap konsisten.

Gasket: Penentu Kerapatan Seal Sambungan

Gasket berfungsi mengisi celah mikro di antara dua permukaan flange. Tanpa gasket yang tepat, permukaan logam ke logam hampir mustahil menghasilkan kerapatan sempurna, terutama pada sistem bertekanan.

Pemilihan gasket harus mempertimbangkan:

• Tekanan kerja pipa
• Suhu operasional
• Jenis fluida (air, limbah, uap, kimia)
• Material face flange

Contohnya, gasket karet cocok untuk air bersih bertekanan sedang, sementara sistem suhu tinggi lebih membutuhkan gasket spiral wound atau graphite. Kesalahan memilih material gasket sering menyebabkan seal melemah dalam waktu singkat.

Baut: Penjaga Stabilitas Tekanan

Baut bukan sekadar pengikat. Ia berfungsi menjaga tekanan konstan pada gasket agar tidak terjadi celah saat sistem menerima getaran, perubahan suhu, dan tekanan fluida.

Hal yang perlu diperhatikan:

• Grade baut sesuai tekanan sistem
• Pengencangan dengan torsi yang tepat
• Pola pengencangan silang
• Kondisi ulir dan mur yang masih presisi

Baut dengan kualitas rendah atau pemasangan tanpa kunci torsi membuat tekanan pada gasket tidak stabil, yang berujung pada rembesan halus hingga kebocoran.

Satu Sistem yang Tidak Bisa Dipisahkan

Banyak orang fokus pada spesifikasi flange, tetapi menghemat pada gasket dan baut. Padahal dalam praktik profesional, ketiganya diperlakukan sebagai satu sistem sambungan: flange menekan, gasket menyegel, baut menjaga tekanannya.

Standar Flange ANSI, JIS, dan DIN: Mana yang Harus Dipilih?

Salah satu penyebab paling sering kegagalan pemasangan flange bukan karena kualitas produk, tetapi karena mencampur standar flange yang berbeda. Secara visual terlihat mirip, namun pola lubang baut, diameter, dan pressure rating bisa berbeda tipis—dan cukup untuk membuat sambungan tidak presisi.

Perbedaan Mendasar yang Sering Tidak Disadari

• ANSI / ASME (banyak dipakai di proyek industri & migas)
• JIS (umum pada instalasi air, gedung, dan manufaktur Asia)
• DIN (banyak digunakan pada sistem Eropa dan instalasi tertentu)

Perbedaannya terletak pada:

• Diameter luar flange
• Jumlah dan jarak lubang baut (bolt circle)
• Ketebalan flange
• Kelas tekanan (pressure class)

Dua flange dengan ukuran pipa sama belum tentu bisa disatukan jika standarnya berbeda.

Risiko Fatal Mencampur Standar

• Gasket tidak tertekan merata
• Baut bekerja tidak seimbang
• Kebocoran muncul saat sistem diberi tekanan

Masalah ini sering baru terlihat setelah instalasi selesai dan sistem dijalankan.

Cara Menentukan Standar yang Tepat

• Ikuti standar yang digunakan oleh komponen utama (pompa, valve, tangki)
• Periksa kode yang tertera pada body flange
• Samakan seluruh jaringan dalam satu standar yang konsisten
• Sesuaikan kelas tekanan dengan kebutuhan operasional

Jika instalasi berada di gedung, proyek air bersih, atau manufaktur lokal, JIS sering menjadi pilihan. Untuk industri berat dan tekanan tinggi, ANSI lebih umum digunakan.

Pengaruh Material Flange terhadap Umur Sistem Perpipaan

Banyak keputusan pembelian flange berhenti pada ukuran dan standar. Padahal, material flange adalah faktor yang paling menentukan daya tahan sambungan dalam jangka panjang. Kesalahan memilih material sering tidak terlihat di awal, tetapi memicu korosi, penurunan kekuatan, dan kebocoran setelah sistem berjalan beberapa waktu.

Lingkungan dan Jenis Fluida Sangat Mempengaruhi

• Air bersih di area lembap
• Limbah dengan kandungan kimia
• Uap bersuhu tinggi
• Cairan korosif di industri

Material flange harus mampu bertahan terhadap paparan tersebut tanpa mengalami oksidasi atau penurunan struktur logam.

Perbandingan Material yang Umum Digunakan

Carbon Steel
Kuat dan ekonomis, cocok untuk sistem kering atau air bersih dengan kontrol lingkungan yang baik. Rentan korosi jika terpapar lembap terus-menerus.

Stainless Steel
Tahan karat dan kimia, ideal untuk industri, limbah, dan lingkungan agresif. Umur pakai panjang dengan risiko perawatan rendah.

Ductile Iron
Banyak digunakan pada jaringan air dan limbah. Tahan tekanan dan cukup tahan korosi, terutama jika dilapisi coating pelindung.

Kesalahan Umum: Memilih Berdasarkan Harga, Bukan Aplikasi

Flange carbon steel sering dipilih karena lebih ekonomis, tetapi ditempatkan di area lembap atau terkena cairan korosif. Dalam beberapa bulan, karat mulai muncul di area baut dan face flange, mengganggu kualitas seal gasket.

Material Menentukan Umur, Bukan Sekadar Kekuatan

• Lebih tahan terhadap korosi
• Minim perawatan
• Stabil menahan tekanan dalam jangka panjang
• Mengurangi risiko kebocoran akibat degradasi logam

Pada akhirnya, keputusan material yang tepat memastikan sistem sambungan flange pipa tidak hanya kuat saat dipasang, tetapi tetap andal bertahun-tahun kemudian.

Kapan Flange Lebih Menguntungkan Secara Biaya Dibanding Sistem Las?

Sekilas, sambungan las terlihat lebih hemat karena tidak membutuhkan baut, gasket, dan komponen tambahan. Namun pada banyak proyek perpipaan, biaya terbesar justru muncul setelah instalasi selesai: saat perawatan, modifikasi, atau perbaikan diperlukan.

Di sinilah sistem sambungan flange pipa sering terbukti lebih menguntungkan secara biaya dalam jangka menengah dan panjang.

Saat Sistem Membutuhkan Perawatan Berkala

Instalasi di pabrik, gedung, rumah sakit, dan pengolahan air memerlukan inspeksi rutin. Sambungan las mengharuskan pemotongan pipa saat perbaikan, sedangkan flange cukup dibuka, diperiksa, lalu dipasang kembali.

Dampak biaya: hemat waktu kerja teknisi dan mengurangi pembongkaran besar.

Saat Ada Potensi Perubahan atau Pengembangan Jalur Pipa

Dalam banyak proyek, jalur pipa jarang benar-benar final. Penambahan valve, pompa, atau percabangan sering terjadi. Sistem las membuat modifikasi menjadi mahal dan memakan waktu, sedangkan flange memberi fleksibilitas tanpa rekonstruksi besar.

Saat Downtime Operasional Sangat Mahal

Di lingkungan industri, satu jam downtime bisa lebih mahal daripada harga seluruh komponen flange. Sambungan yang bisa dibongkar pasang cepat menjadi nilai ekonomis yang signifikan.

Saat Diameter Pipa Besar dan Instalasi Kompleks

Semakin besar diameter pipa, semakin rumit dan lama proses pengelasan. Flange mempercepat instalasi dan mengurangi risiko kesalahan teknis di lapangan.

Las Lebih Murah di Awal, Flange Lebih Hemat dalam Operasional

• Membutuhkan perawatan rutin
• Berpotensi dimodifikasi
• Beroperasi di lingkungan dengan risiko downtime tinggi
• Menggunakan pipa berdiameter besar

Jika kondisi di atas terpenuhi, maka secara biaya total, flange sering menjadi pilihan yang lebih rasional dibanding sistem las permanen.

Checklist Teknis Sebelum Membeli Flange untuk Proyek Anda

Kesalahan spesifikasi sering baru terlihat saat pemasangan dan biayanya tidak kecil. Gunakan checklist berikut agar sistem sambungan flange pipa yang dipilih benar-benar sesuai kebutuhan proyek.

1. Tekanan Kerja Sistem Pipa

Pastikan kelas tekanan flange sesuai dengan tekanan operasional serta spesifikasi pompa atau valve.

2. Suhu Operasional

Suhu memengaruhi pemilihan material flange dan jenis gasket, terutama pada sistem uap atau suhu tinggi.

3. Jenis Fluida yang Dialirkan

Air bersih, limbah, bahan kimia, atau uap memiliki dampak berbeda terhadap korosi dan kualitas seal.

4. Standar Flange yang Digunakan (ANSI, JIS, DIN)

Samakan standar dengan seluruh komponen instalasi agar dimensi dan pola baut presisi.

5. Diameter dan Tipe Flange

Tentukan ukuran nominal pipa dan pilih tipe flange seperti Slip On, Weld Neck, Blind, atau Socket Weld sesuai kebutuhan.

6. Kesesuaian Gasket dan Baut

Pastikan gasket dan baut mendukung performa flange, bukan sekadar pelengkap.

7. Kebutuhan Perawatan di Masa Depan

Pertimbangkan apakah sistem akan sering dibongkar untuk inspeksi atau modifikasi.

Tanda-Tanda Sambungan Flange Perlu Segera Diganti atau Diperiksa

1. Muncul Rembesan Halus di Sekitar Sambungan

Permukaan lembap atau tetesan kecil menunjukkan seal mulai melemah akibat gasket aus atau tekanan baut tidak stabil.

2. Penurunan Tekanan pada Jalur Pipa

Penurunan tekanan tanpa sebab jelas dapat mengindikasikan sambungan flange yang tidak lagi rapat.

3. Baut Mulai Berkarat atau Mengendur

Korosi pada baut memengaruhi kemampuan menjaga tekanan gasket dan perlu segera diperiksa.

4. Muncul Getaran Berlebih di Sekitar Sambungan

Getaran dari pompa atau aliran fluida dapat mempercepat pelemahan sambungan.

5. Perubahan Bentuk atau Kerusakan pada Gasket

Gasket yang terlihat keluar, retak, atau berubah bentuk menandakan seal tidak lagi bekerja maksimal.

Kenapa Proyek Profesional Mengandalkan Flange?

• Mengurangi biaya downtime
• Mempermudah inspeksi rutin
• Menghindari pembongkaran besar saat perbaikan
• Memungkinkan sistem berkembang tanpa rekonstruksi total

Inilah sebabnya banyak kontraktor dan perencana memilih flange presisi dari manufaktur berpengalaman, karena kualitas sambungan sangat menentukan umur seluruh sistem perpipaan.

Sambungan Kecil, Dampak Besar: Pastikan Sistem Pipa Anda Tidak Gagal di Titik Ini

Banyak kegagalan sistem perpipaan bukan terjadi pada pipanya, melainkan pada titik sambungannya. Kebocoran, penurunan tekanan, hingga downtime mahal hampir selalu berawal dari sambungan yang salah spesifikasi atau salah metode.

Anda sudah memahami bagaimana flange bekerja, bagaimana perannya bersama gasket dan baut, bagaimana standar, material, serta cara pemasangan memengaruhi kerapatan seal. Artinya, Anda sudah tahu bahwa memilih sambungan bukan sekadar urusan teknis, tetapi keputusan yang berdampak langsung pada biaya operasional jangka panjang.

Bayangkan sistem pipa yang:

• Mudah dibongkar saat perawatan tanpa merusak instalasi

• Tetap presisi meski menghadapi tekanan, getaran, dan suhu ekstrem

• Fleksibel saat perlu modifikasi tanpa rekonstruksi besar

• Minim risiko kebocoran karena seluruh komponennya dirancang sebagai satu sistem

Inilah alasan mengapa proyek industri, gedung besar, instalasi air, hingga fasilitas pengolahan memilih sistem flange sebagai standar, bukan alternatif.

Jika Anda sedang merencanakan instalasi baru atau ingin memastikan sistem lama tetap andal, sekarang adalah waktu yang tepat untuk mengevaluasi sambungan pipa Anda. Pilih flange dengan spesifikasi presisi, material yang tepat, dan komponen pendukung yang sesuai agar sistem perpipaan Anda tidak hanya terpasang, tetapi benar-benar siap bekerja dalam jangka panjang.
